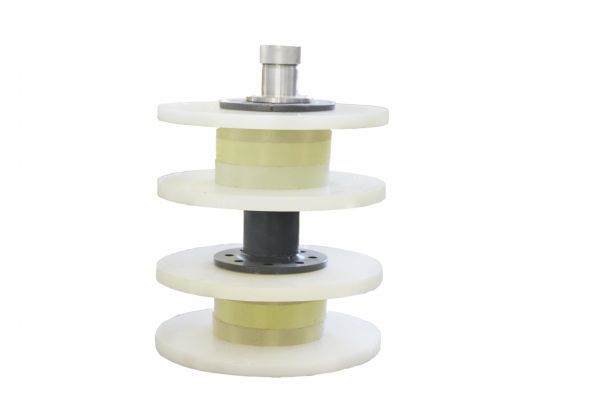

帶跟蹤清管器
3.2Pig清洗的特點
Pig清洗有以下幾個特點
3.2.1適應性廣:一般情況下各種管道都可用Pig清洗，因?yàn)楦呙芏鹊?/span>聚氨酯發泡體制成的pig 有很高的彈性，因此在管道的不同位置，特別是在彎頭、三通接頭和彎頭處都可通過。
3.2.2適合于對不同管徑的超長管道的清洗:對于管徑在幾十公里以至幾百公里的長管道，用機械清管器清洗或噴射清洗都不容易洗干凈，但用Pig清洗能在較短時間內完成清洗，由于pig的耐磨性很好 因此在長距離清洗時也不會損壞。
3.2.3可采用多層清洗方式：所謂多層清洗是，在每兩個Pig之間使用一種特定的清洗劑，在管道清洗時可同時使用幾種不同洗液。由于閉路循環清洗往往需要使用大量的化學藥劑 ，漂洗需要用大量的水，還需要配備大型的廢水處理設備，而使用Pig清洗可在管道清洗過程中分別在兩個Pig之間充入清洗用化學藥劑、漂洗水或空氣，分別完成清洗、漂洗或干燥過程，使清洗工藝大大簡化，可節約大量的藥品和設備，經濟上更合算，特別是在清洗大口經管道時，這種經濟效益表現得更明顯。
3.2.4清管器清管具有設備簡單、需用人員少、經濟效益高的優點。清洗費用相比較低，而且管徑越大管線越長清洗費用越低戶，清洗所需用的設備主要有Pig的發射器 接收器、輸送Pig時提供動力的液壓泵或空氣壓縮機及一些相關的器材。而無論被清洗的管道有多長，也不必再增加新的人力、物力投入，因此與其它清洗方法相比顯得更經濟實用。
3.2.5清管器清管無污染腐蝕管線用清管器進行清洗對管線金屬本體無腐蝕對環境不造成化學污染。
3.2.6清垢均勻、徹底，可實現不停車清洗對生產影響小。Pig清洗系統主要由發射、接收設備和檢測設備組成的。發射接收設備包括發射器、接收器及輸送設備。在管道的一端用一個比實際管道直徑稍大一點的按有變徑接頭的專用設備 (又稱漸縮管，是一種旋轉錐體結構)通過它可把Pig推入管道，并在液壓泵或空氣壓縮機產生的液壓或氣壓作用下，使Pig在管道中行走，并利用Pig與管壁間的摩擦作用進行清污，但在便用空氣壓縮機時應注意防止在發射或接收Pig時會發生強烈震動，應該采用減震措施。
檢測設備主要有安裝在發射器和接收器上的信號控制器，其作用是在發射和接收時，檢查是否發射和接收的Pig數量相等。
流量計 (包括差壓式、超聲波式、電瓷式、容積式等)通過對Pig輸送流體流量的計量，可確定pig在管道中的行走位置，通過連續測定和記錄發射器、接收器的動態壓力，可以掌握Pig行進中的狀態并能密切監視升壓現象的發生，以及能及時發現和防止pig堵塞事故的發生。
